在光伏系统模拟中,数据的精准性决定了模拟结果的可靠程度。而PVsyst作为业内广泛使用的光伏设计软件,虽然内置了丰富的组件库,但由于不同厂商提供的数据存在细微差异,或者用户需要导入自定义组件,因此在项目实操中,PVsyst组件参数如何校准PVsyst系数设置实战教程这一主题,就显得尤为关键。本文将结合实际案例,系统讲解如何在PVsyst中校准组件参数、优化系数设置,提升模拟精度,从而为光伏电站提供更具参考价值的预估数据。



  一、PVsyst组件参数如何校准



  组件参数校准是指根据实际测试数据或厂家规格书,对组件模型中的关键参数进行调整,以确保模拟数据更贴近真实表现。



  1.为什么需要校准组件参数?



  虽然PVsyst数据库中预设的.PAN文件已包括大部分主流组件,但实际项目中的组件可能为定制款、最新型号或批次参数略有变动,若直接套用预设值,可能导致发电量偏差。因此,校准的目的在于:



  精准反映组件的IV特性(电流-电压曲线);



  确保温度系数、光照响应曲线与实测一致;



  减少能量损耗评估中的误差。



  2.PVsyst中的参数校准路径



  在PVsyst中,组件校准需通过“PV Modules”模块中的“Model parameters”界面进行操作。步骤如下:



  打开PVsyst,进入“Databases”→“PV Modules”;



  搜索并加载目标组件(或新建组件);



  点击“Edit”进入编辑模式;



  展开“Model parameters”模块,即可看到所有可调参数;



  根据规格书或实测数据进行校正后点击“Save”。



  3.校准核心参数说明



  以下是几个关键参数及其含义:



  V_oc/I_sc:开路电压、短路电流;



  V_mpp/I_mpp:最大功率点电压/电流;



  R_s/R_sh:串联电阻、并联电阻,影响IV曲线斜率;



  Alpha/Beta/Gamma:温度系数,分别对应电流、电压与功率;



  Gamma(Diode Ideality Factor):决定非线性程度;



  Light response curve:光照强度变化时组件响应的能力。



  在校准时,推荐根据厂家提供的STC参数、NOCT下测试值、或Flash测试数据进行微调,尤其是温度系数和串并联电阻的精度尤为关键。

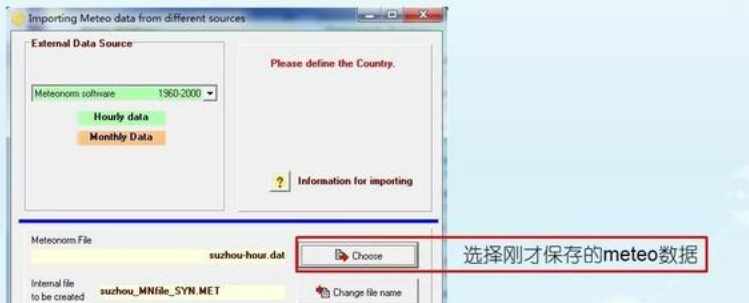

PVsyst组件参数

  二、PVsyst系数设置实战教程



  接下来通过一个实际案例,讲解PVsyst参数设置的具体操作过程,以便读者掌握实践技巧。



  案例背景



  项目采用某品牌540Wp单晶PERC组件,厂家提供以下参数(部分):



  STC下功率:540W



  开路电压Voc:49.8V



  短路电流Isc:13.8A



  Vmpp:41.2V



  Impp:13.1A



  温度系数βVoc:-0.29%/℃



  模块面积:2.1 m²



  操作步骤



  1.创建自定义组件模型



  打开“Databases”→“PV Modules”→点击“New”;



  输入品牌与型号名称,点击“OK”生成空白组件卡片。



  2.输入基本电参数



  填入Voc、Isc、Vmpp、Impp等基本参数;



  填写模块面积及组件数量(通常1);



  输入NOCT(组件空载工作温度)参数。



  3.设置温度系数



  找到BetaVoc、BetaPm等项,按照厂商提供的数据输入;



  注意单位统一为“%/°C”,如-0.29%需输入为-0.29。



  4.拟合IV曲线



  在“IV Curve fitting”界面点击“Show Curve”;



  若发现实测与理论曲线有差距,可微调Rs/Rsh;



  拟合一致后点击“Validate Parameters”。



  5.保存组件参数



  点击“Save”按钮,保存该组件至本地数据库;



  可在后续项目中调用使用,或用于对比分析。

PVsyst系数设置

  三、提升模拟精度的细节建议与延伸技巧



  单次参数校准虽能解决大部分问题,但在大项目或特殊项目中,还可以进一步提升模拟准确性。



  1.校准不同辐照条件下的性能



  PVsyst支持导入多个工况下的组件实测数据(如G=800W/m²,T=45℃);



  可通过“Light response curve”模块手动输入,形成更贴近实际的响应模型。



  2.引入反射率、倾角、方位角系数



  在“Losses”模块中,设置Albedo(反射率)参数;



  对于东/西朝向组件,应合理设置“Incidence Angle Modifier”,避免发电量虚高。



  3.温度模型调整



  在“Detailed Losses”→“Thermal Parameters”中设定安装方式(自由流动/紧贴式);



  设置风速修正系数与热导率,模拟更加精确。



  4.建立组件版本管理系统



  自定义组件模型时,在文件名中加上版本号/日期,例如“Jinko_540W_2024Q1”;



  每次修改前备份旧版本,便于对比与项目回溯。



  5.跨项目组件参数复用



  自定义模型保存后可在其他项目中直接调用,避免重复校准;



  推荐建立一个“标准组件库”,集中管理所有校准过的模型文件。

模拟精度

  总结



  对于光伏设计师来说,能否合理利用PVsyst进行组件参数校准,将直接影响系统模拟的科学性与项目收益预估的准确度。本文围绕PVsyst组件参数如何校准PVsyst系数设置实战教程,不仅给出了校准的理论基础,也结合实际操作流程进行了详细演示,帮助大家从“依赖默认库”走向“掌握参数调优”,从而在复杂多变的光伏场景中做出更符合实际的设计选择。如果你还停留在默认设置阶段,不妨现在就试试手动调一调这些关键系数,让你的每一次模拟,都更贴近未来的真实发电表现。
