在光伏系统分析中，阴影遮挡是经常被提及的一个设置项目。因为对于光伏系统的设计来说，在总光照量一样的前提下，阴影遮挡的部分越少，就代表着光伏系统可以接收到更多的光能，整个系统也会有更好的光伏转化效率。所以阴影遮挡便成为了光伏系统设计中的一项重要内容，通过模拟遮挡物对系统的影响，进而分析优化光伏组件的方式。下面以PVsyst为例，给大家介绍PVsyst阴影遮挡如何模拟，PVsyst阴影遮挡如何分析。

一、PVsyst阴影遮挡如何模拟

这里先给大家介绍使用PVsyst如何模拟阴影遮挡。在模拟阴影遮挡的过程中，需要有完整的光伏系统项目作为支撑，所以我们要先在PVsyst中添加一个新的光伏系统项目。

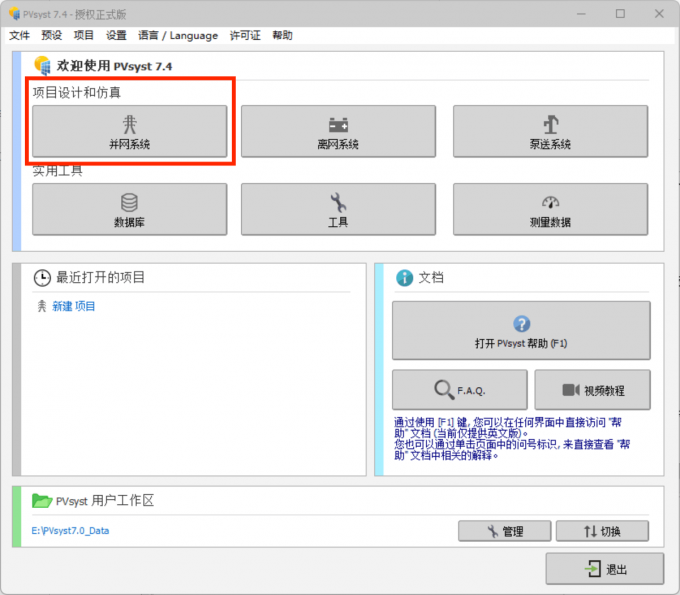

1、打开PVsyst并在主界面中点击【并网系统】创建一个新的系统模块。

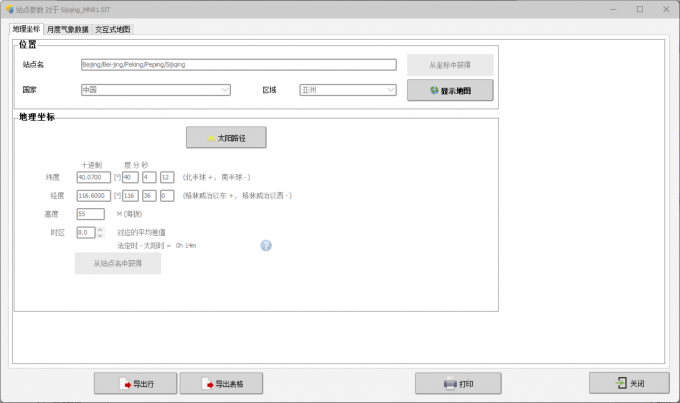

2、创建并网系统后，进入气象站点的设置界面根据实际的模拟站点位置需求选择相应的气象站点。双击气象站点的数据条目就可以进入并查看气象站点信息（这里以北京的气象站点数据为例）。

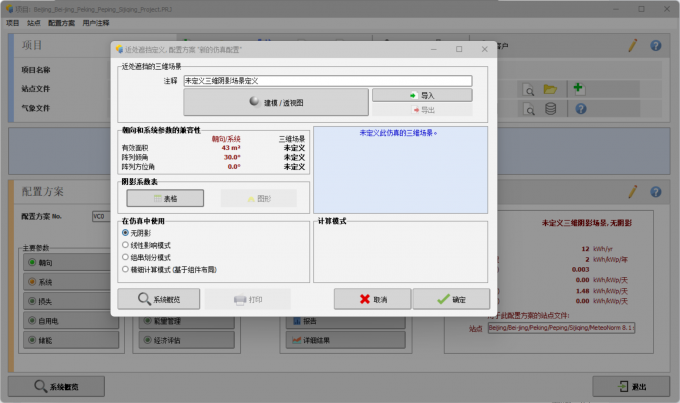

3、添加完成气象站点信息后，就可以在【配置方案】界面中模拟气象站点的阴影遮挡内容了。先在【可选】界面中点击【近处遮挡】，进入近处遮挡界面后，就可以模拟光伏照射场景中的近处遮挡了。

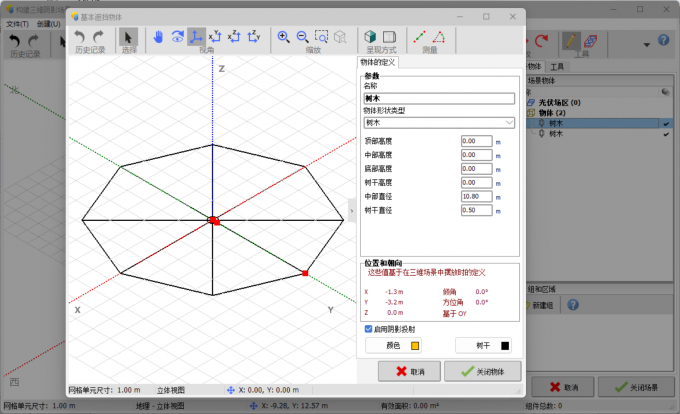

4、进入近处遮挡设置界面后，点击【建模/透视图】选项进入到三维的建模场景中。在三维场景内，我们可以根据实地的物体遮挡场景来将遮挡物添加到三维场景坐标系中。

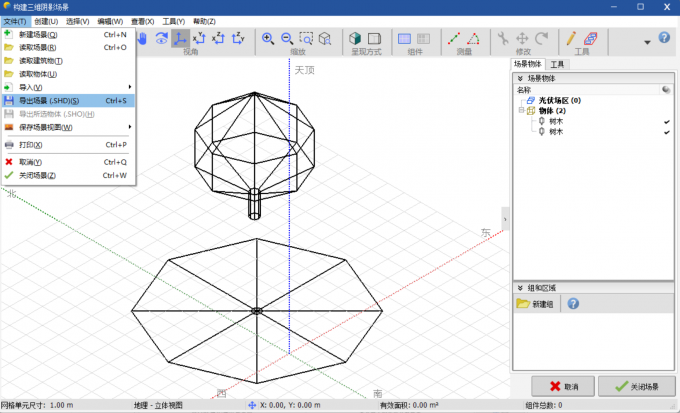

5、添加好了遮挡的场景后，可以在【近处遮挡】界面的左上角点击【文件】并选择【导出场景】，就可以把制作完成的模拟遮挡物导出到并网项目中。

二、PVsyst阴影遮挡如何分析

讲完了如何模拟PVsyst中的阴影遮挡，下面针对阴影遮挡这部分内容给大家做进一步的延伸，并介绍如何分析阴影遮挡的内容。

1、前面说到了我们可以在【配置方案】界面中设置光伏系统的遮挡内容，在设置完成后，可以通过PVsyst的仿真分析来实现阴影遮挡的分析解读。

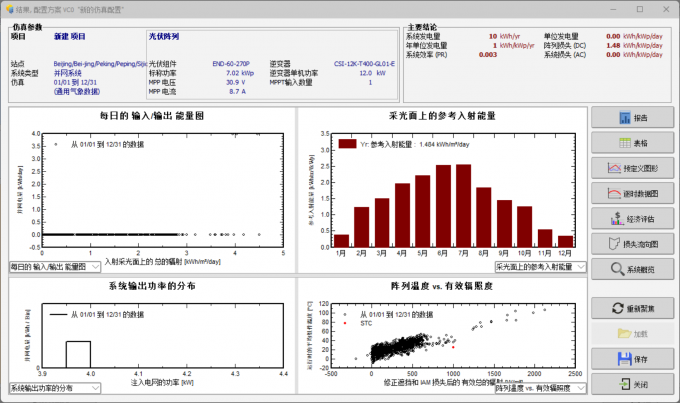

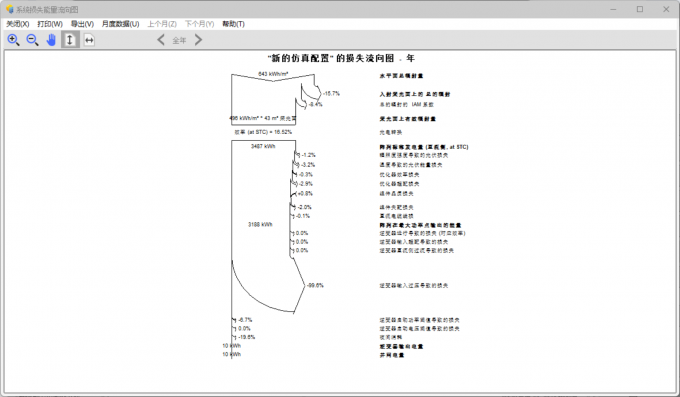

2、配置完成后，点击【运行仿真】，PVsyst就会根据实际输入的数据设置来对光伏系统进行分析以及产出。我们可以通过输入/输出的能量图以及采光的能量来判断光伏系统阴影遮挡的情况。通过光伏系统的实时图像以及损失分析图，可以帮助我们了解不同时间段光伏系统的接收以及损失情况。

以上就是PVsyst阴影遮挡如何模拟，PVsyst阴影遮挡如何分析的全部内容。阴影分析作为光伏系统设计时的一项重要考量要素，既关系到了光伏系统整体的转换效率，又涉及如何结合实地场景调整光伏组件与逆变器，进而更好地满足遮挡后的能量转换需求。在了解了如何使用PVsyst调整光伏遮挡后，大家可以根据自己的实际需求对光伏系统进行具体的调整。
