PVsyst作为一款专业的光伏设计与建模软件，为光伏产业的设计做出了巨大贡献。在光伏设计的领域当中，存在着诸多的影响要素，每一个要素都会成为影响光伏产业的重要因素，下面给大家介绍PVsyst阴影遮挡如何建模，PVsyst怎样进行阴影模拟的具体内容。

一、PVsyst阴影遮挡如何建模

首先给大家介绍PVsyst在遇到阴影遮挡的问题时该如何进行建模。

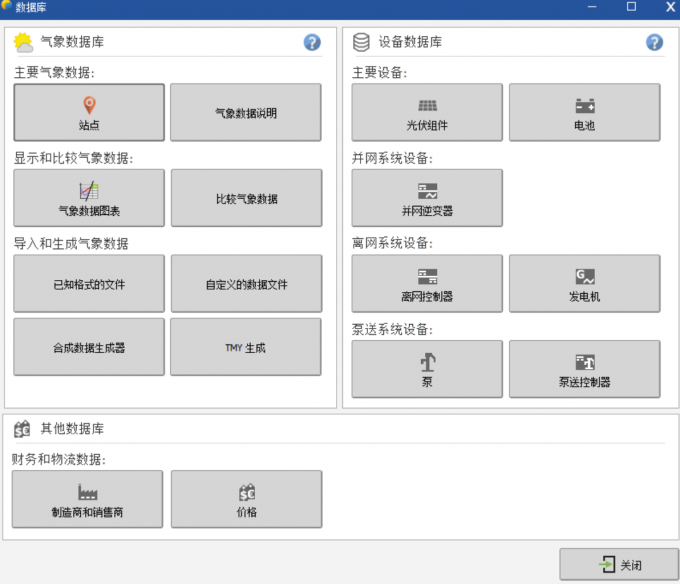

1、首先打开软件进入到主页面，在主页面中我们点击进入【数据库】选项。

2、点击进入【数据库】界面后，在其中依照系统提示创建新的气象项目文件，PVsyst提供了专业的气象数据库，可以帮助我们快速构建一个气象模块系统。

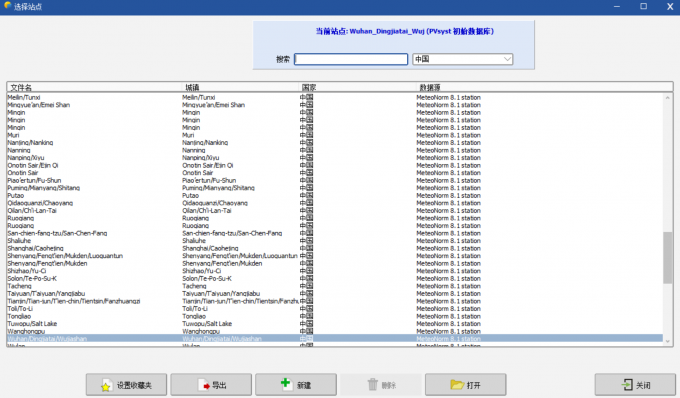

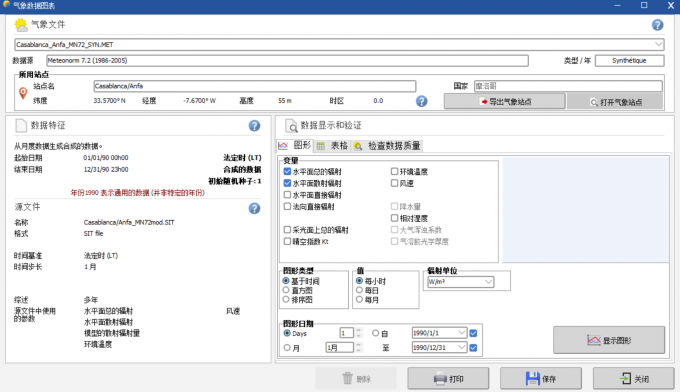

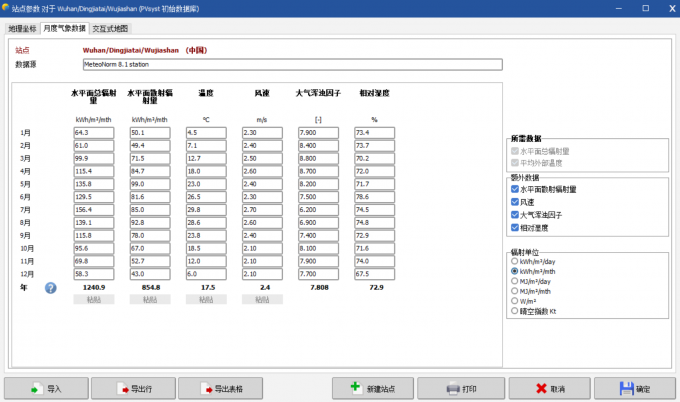

3、进入气象数据库模块后，我们需要选择当地或者附近的气象数据库，选择完成后可以点击查看这个气象数据库具体的项目信息。还可以根据实际的气象系统对相关气象数据进行自定义。

4、构建气象模块系统完成后，把构建完成的数据库导入到气象项目中。

5、在PVsyst软件的菜单栏中点击【预设】，在其中选择【并网系统】，点击后就会产生一个光伏设计的模型。我们可以在光伏设计的模型中对太阳高度角、当地的站点数据以及整体的光伏系统进行设计，将对应的阴影模型设计出来后，就可以实现阴影建模的过程。

二、PVsyst怎样进行阴影模拟

介绍完了PVsyst阴影遮挡如何建模，下面继续介绍如何使用PVsyst进行阴影模拟。

一般来说，在使用PVsyst进行光伏模拟时，阴影的情况是一定需要考虑的。由于大气中的水汽和灰尘，以及上层中的云雾，都会降低光线到达近地面的辐射量，因此，我们把这一部分的辐射量折损计为阴影的部分。

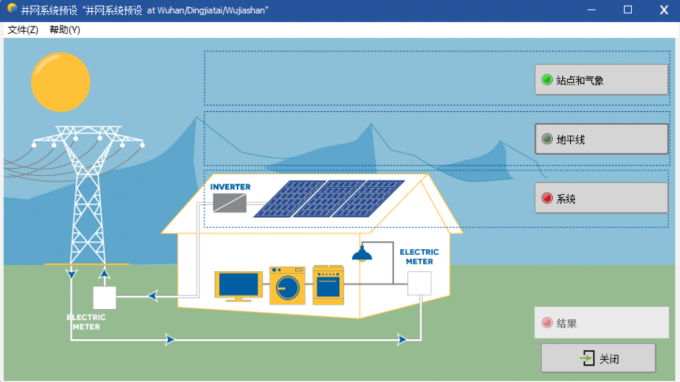

1、点击进入PVsyst主页面，在主页面中的菜单栏点击【预设】选项，接着选择【并网系统】预设。

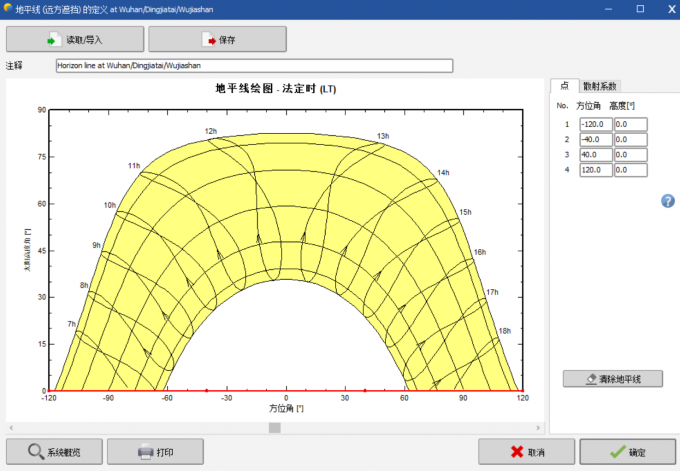

2、在系统预设中首先对相关的光伏场景进行模拟，同时修正相关的地平线倾角。

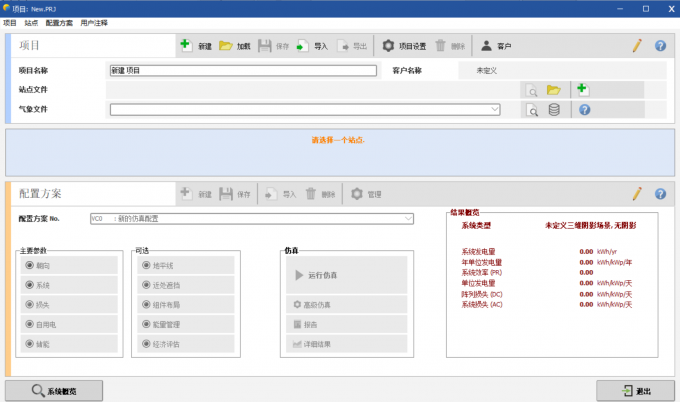

3、点击进入【并网系统】主页面，在其中选择创建一个新的气象模拟项目。在气象模拟项目中构建一个整体的光伏框架，同时设计好太阳光的方位以及相关的倾角。

4、在项目界面中创建完成气象项目后，接着在配置选项中对相关的内容进行手动配置。在配置界面中，我们就可以调整整个光伏模块的阴影了。

5、在光伏模块配置界面，我们可以依照所选择的气象位置的实际情况，来进行当地的光伏阴影模拟。

以上就是关于PVsyst阴影遮挡如何建模，PVsyst怎样进行阴影模拟的具体内容。使用PVsyst进行光伏阴影的建模，是提升我们对于整个光伏系统理解的关键，同时也有助于我们提升光伏设计的水平。
