清洁能源有很多种，如太阳能、风能、水能等等，而在这些清洁能源中，太阳能资源分布最广泛，而且光伏发电运行过程中因为没有噪音、废气、废水、废渣排放，门槛低等优势被广泛应用。作为光能开发的载体，光伏系统既承载了光伏分析过程中的气象数据，还可以根据气象数据以及不同的场景运行仿真出相应的系统运行结果。PVsyst作为一款专业的光伏系统设计工具，兼顾了系统设计以及场景构建的功能，下面给大家介绍PVsyst最佳倾角如何计算，PVsyst如何构建三维阴影场景。

一、PVsyst最佳倾角如何计算

这里先给大家介绍使用PVsyst如何计算最佳倾角。在了解操作方法之前，我们先要学习为什么在光伏系统中会出现最佳倾角的情况。

我们知道，布局在近地面的光伏系统设备，主要的光线接收形式是通过系统上的光伏板。而光伏板在摆放的时候与地面产生的夹角便是系统的倾斜角度，由于不同地区的纬度以及气象条件有所差异，不同区域的光照水平也是不一样的，所以需要根据实际情况来配置最佳倾斜角度。

一般来说，在气象条件确定的前提下，气象站点的位置就成为了倾斜角的核心考虑要素。太阳的直射位置在南北回归线之间，所以南北回归线之间的地区存在太阳直射。在直射的情况下，可以将光伏系统设备的倾斜角设置为0°，也就是水平摆放。南北回归线之间的区域要先考虑光伏系统的朝向（北回归线以北的区域朝南摆放，南回归线以南的区域朝北摆放）。

在考虑了系统的朝向后，还可以在PVsyst中对系统倾角进行快速优化。

1、打开PVsyst后创建一个并网系统，创建系统完成后接着配置光伏系统的气象站点信息。气象站点信息配置完成后，返回到主界面并点击【朝向】。

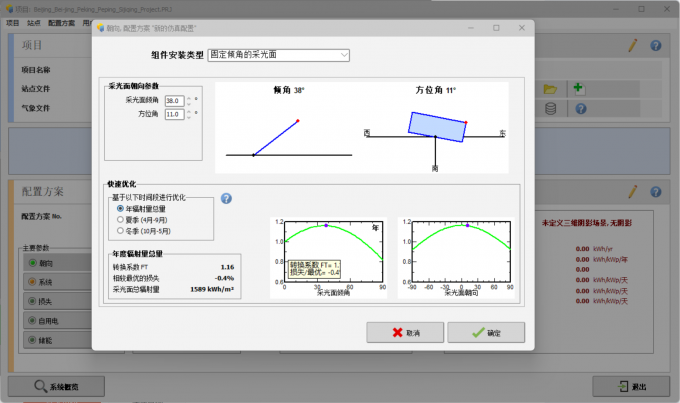

2、进入【朝向】设置界面后，既可以手动调整倾斜角角度以及方位角度数，也可在【快速优化】界面选择对应季节或者依照年辐射量总量来对倾斜角进行优化。

3、优化完成后，点击【确定】，项目的倾斜角度就会被保存在光伏系统中，在后续的光伏系统仿真中也会直接把这部分数据应用到场景仿真中。

二、PVsyst如何构建三维阴影场景

在了解了如何设置光伏系统的最佳倾角后，下面继续介绍PVsyst另一项实用功能，就是如何使用PVsyst构建三维阴影场景。构建三维阴影场景可以直接通过PVsyst中的【近处遮挡】功能来实现。

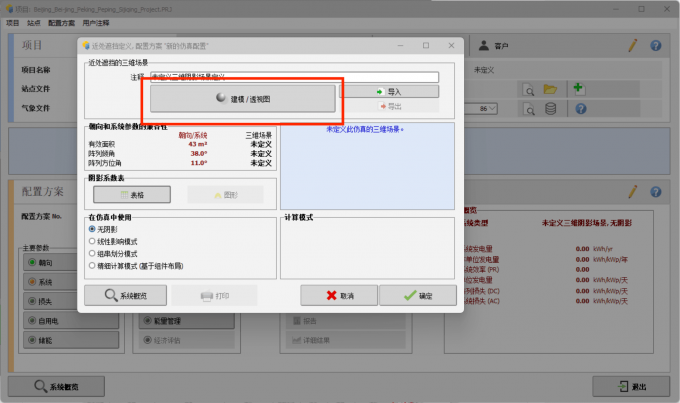

1、进入到【配置方案】界面后，点击进入到【近处遮挡】界面。进入到近处遮挡界面后，继续点击【建模/透视图】就可以进入到三维场景的绘制界面。

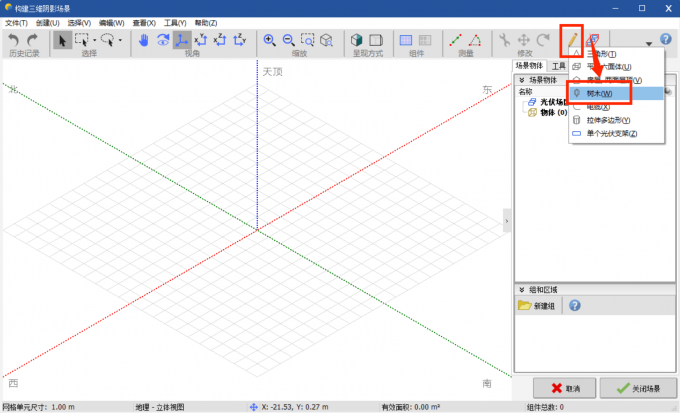

2、在三维场景的设计界面中，我们就可以根据实际的阴影遮挡需求来设置遮挡物。这里我们直接点击【工具】界面并添加【树木】作为近地面的遮挡物。如果我们还有其他的场景需求，也可以在工具栏的对应模块添加相应的遮挡物组件。

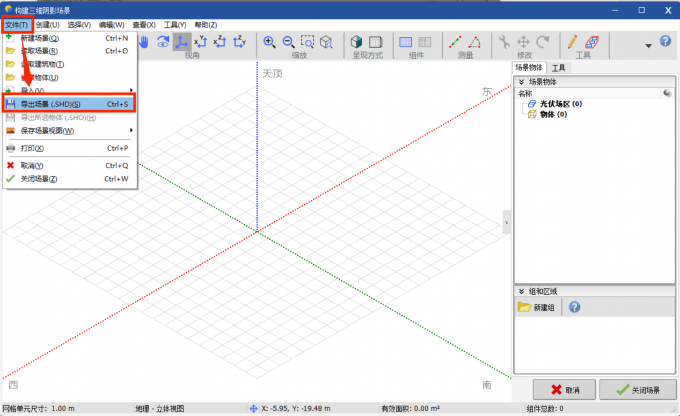

3、构建好了遮挡场景后，如果我们需要导出场景，也可以直接点击左上角的【文件】并选择【导出场景】。

以上就是PVsyst最佳倾角如何计算，PVsyst如何构建三维阴影场景的全部内容。光伏系统的倾角和阴影遮挡场景作为系统设计中不可缺少的环节，对整个系统的光能转换效率有着重要影响。在气象条件相同的前提下，配置最佳倾角以及少量遮挡物的光伏系统会有更好的发电效率。我们在了解了如何计算最佳倾角以及构建三维阴影场景后，大家可以根据实际需求来配置PVsyst的光伏系统。
