在光伏系统设计中，电缆损耗与逆变器配置直接关系到系统效率与投资回报。PVsyst作为专业的光伏仿真软件，在这两个方面提供了非常详细的设置入口和参数调整空间。本文将围绕“PVsyst如何配置电缆损耗PVsyst如何设置逆变器参数”这两个核心问题，结合实际操作场景，帮助设计人员或光伏工程师精准掌握建模技巧，提升项目收益预测的准确度。

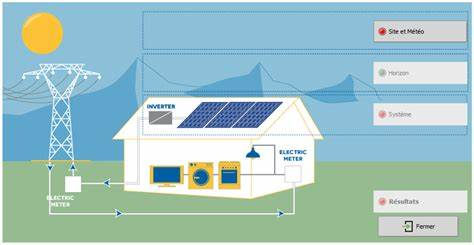

　　一、PVsyst如何配置电缆损耗

　　在PVsyst中，电缆损耗的配置分为**直流侧（DC）与交流侧（AC）**两部分。正确设置这两个环节的电缆参数，能有效估算能量在传输过程中的损耗比例。

　　1.进入电缆损耗配置界面

　　在“System”设置模块中点击“Losses”（损耗），再进入“DetailedLosses”详细设置。此处可以设置各类损耗项，包括Soiling（灰尘）、Mismatch、Shadings，以及我们关注的电缆损耗。

　　点击“Wires”即可进入电缆设置界面。

　　系统将DC侧与AC侧分别独立列出，方便用户分开设置。

　　2.配置直流电缆损耗（DCLoss）

　　直流侧主要关注组件阵列与逆变器之间的连接线路，其参数包括：

　　Cablelength（电缆长度）：常见在30米至100米之间，视实际布线距离设置；

　　Cablesection（电缆截面积）：如4mm²、6mm²、10mm²；

　　LossFraction（自动计算损耗百分比）：PVsyst会根据长度和截面积，自动估算压降和功率损失；

　　VoltageDrop（电压降）：可以设定目标电压降，比如控制在1.5%以内，PVsyst会建议合适的线缆配置。

　　DC侧若用多个MPP输入或多个串列，系统也支持分开配置多个分支电缆的平均损耗。

　　3.配置交流电缆损耗（ACLoss）

　　AC侧通常是逆变器输出到变压器或配电柜的线路，配置方式基本一致：

　　设置线路长度（一般较长）；

　　设置导线规格，如35mm²、50mm²铜缆或铝缆；

　　设定预期压降范围，通常控制在1%~2%内；

　　若为集中式系统，ACLoss可能更高，需综合考虑集电系统的布局。

　　PVsyst提供一个“CheckWiring”功能，可根据电压等级、电流大小、线路长度、负载情况等给出推荐线缆规格与损耗估值，辅助用户决策。

　　4.验证线缆配置的合理性

　　配置完电缆损耗后，点击“Simulate”进行模拟，在“LossDiagram”图中可以看到DC/AC线损的绝对值（如kWh/年）与百分比，判断其是否在可接受范围。若损耗超过3%，建议优化布线、加粗导线或缩短布线距离。

　　二、PVsyst如何设置逆变器参数

　　逆变器是光伏系统中负责将直流电转换为交流电的关键设备，在PVsyst中同样提供了细致的设置入口，确保仿真过程中反映实际工作状态。

　　1.选择逆变器型号

　　在“System”模块中点击“Inverter”，PVsyst会打开逆变器数据库（OND文件），用户可从中选择已知厂商型号，如华为、阳光电源、SMA、ABB等。也可以自建逆变器模板，录入电气性能参数。

　　支持集中式与组串式逆变器；

　　可设定多台逆变器并联使用。

　　2.核心参数设置

　　选择逆变器后，会弹出参数设置界面，主要包括以下内容：

　　NominalACPower（额定输出功率）：必须与系统容量匹配；

　　Max.ACPower（最大交流输出）：需注意是否支持过载运行；

　　NominalDCVoltage（直流额定电压）；

　　MPPTVoltageRange（MPPT电压跟踪区间）：确保组件串联后的电压落在这个区间；

　　Max.DCCurrent/Power（最大输入电流/功率）；

　　Efficiency（变换效率曲线）：PVsyst支持输入多段效率数据，以拟合真实工况。

　　若使用多台逆变器，可选择“Multi-MPPT”模式，对每组输入分别定义功率与电压范围，提高整体追踪精度。

　　3.电气匹配与警告检测

　　在系统配置中，PVsyst会自动检测以下项目是否合理：

　　组件电压是否落在逆变器MPPT区间；

　　输入电流是否超过逆变器限值；

　　是否发生过载；

　　逆变器效率是否偏低。

　　如果出现“红色感叹号”提示，说明逆变器与阵列参数存在不匹配，需及时调整串并联数或更换逆变器型号。

　　4.逆变器温度折损设置（InverterThermalBehavior）

　　在逆变器模块内可设定“温度折损”参数，即逆变器在高温环境下可能出现降额运行的情况。设置方式：

　　输入环境温度与逆变器壳温之间的传热模型；

　　设定降额启动温度（如45℃开始降功率）；

　　设置最大温度限制（如60℃关闭逆变器）；

　　可模拟通风不良时的性能衰减。

　　5.多逆变器与跟踪系统组合使用

　　PVsyst还支持多个逆变器联用与太阳跟踪系统的组合，适用于大型地面电站项目。在这种场景下，要特别注意MPPT数量与阵列配置是否一致，以避免输入电压偏移或能量损耗。

　　三、如何平衡逆变器与电缆损耗之间的设计权衡

　　在实际设计中，电缆损耗与逆变器效率往往是“此消彼长”的。以下是几个优化建议：

　　1.尽量靠近布置逆变器

　　可以减少DC侧线缆长度与损耗，尤其在大型地面电站中采用就近布置模式。

　　2.采用大截面电缆但控制投资成本

　　虽然加粗导线能降低压降，但会提高造价。可用PVsyst模拟多个布线方案的损耗与经济性。

　　3.选择MPPT范围宽的逆变器

　　增加逆变器对不同组件串电压的适应能力，尤其在早晚光照差异大或地形不平整的场地。

　　4.利用PVsyst模拟组合效率

　　在“Simulation”后查看系统PR（性能比），评估逆变器选型、电缆压降、电能损耗对整体发电量的影响，找出最优配置点。

　　总结

　　PVsyst如何配置电缆损耗PVsyst如何设置逆变器参数是光伏项目中两个必须精细打磨的核心环节。通过科学设置DC与AC线路参数，合理选择并调优逆变器型号与运行条件，能在保证系统安全性的同时最大限度提升发电效率。利用PVsyst强大的仿真与分析能力，不仅可以提前预测系统的性能表现，也为后期施工与运维提供可靠的设计依据，是光伏工程师项目成功的有力保障。
