我们在进行光伏系统设计时，一款好用的光伏系统设计软件是不可缺少的，这里给大家介绍一款我自己常用的光伏系统设计软件—PVsyst，我自己在使用这款软件的时候，主要用到了光伏系统路径设计的功能。接下来给大家介绍PVsyst太阳路径图怎么看，PVsyst怎么计算太阳方位角的具体内容。

一、PVsyst太阳路径图怎么看

这里先给大家介绍使用PVsyst的太阳路径图怎么看。太阳路径图表示的是太阳在一定周期内的运动轨迹，而太阳的运动轨迹又与我们的光伏系统模组密切相关，影响了光伏系统的光线收集效率。

1、打开PVsyst软件进入到主页面，在软件主页面中点击创建一个新的光伏系统模块项目（添加一个新的并网系统）。

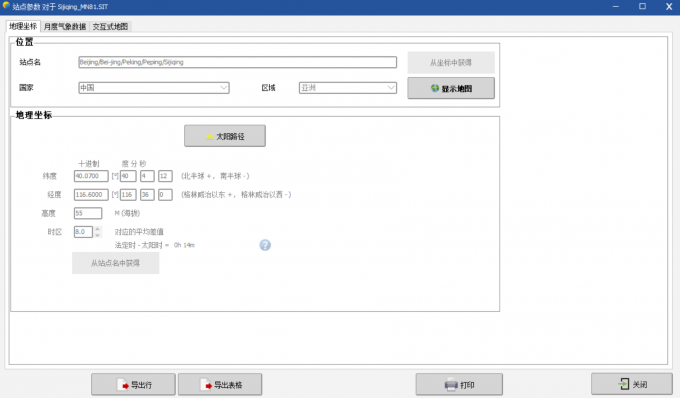

2、添加完成新的并网系统之后，点击进入站点设置界面，在气象站点设置界面中查看并输入气象项目地点的经纬度等数据。

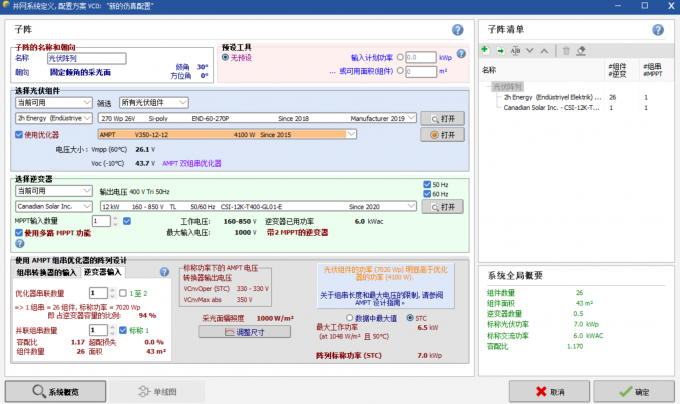

3、设置完成气象站点后，就可以对光伏系统进行整体预设了。在【系统】界面中可以调整光伏系统的逆变器、光伏组件的设置等内容。

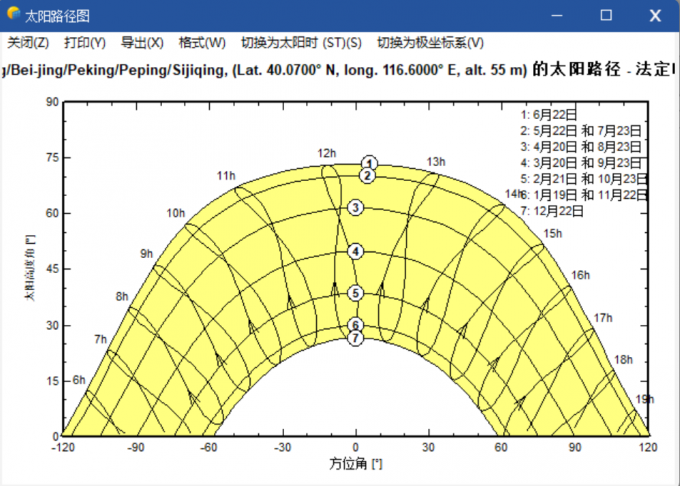

4、将这部分内容添加完成后，点击【运行仿真】，PVsyst软件就会根据我们添加的光伏系统模块得到一个系统仿真的结果，我们可以在仿真结果中查看太阳路径图。

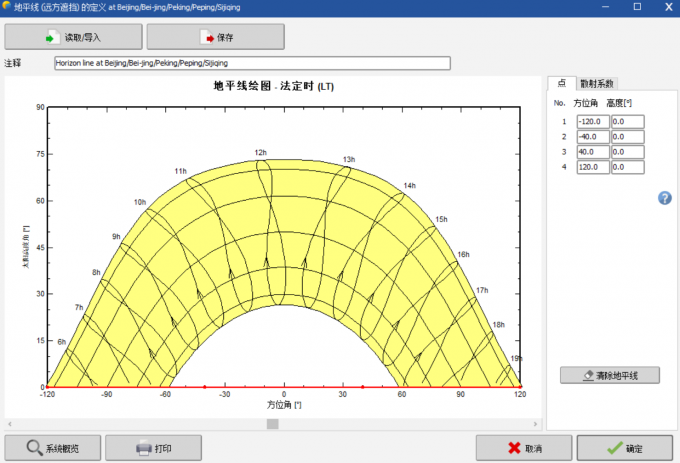

5、除此之外，还可以在软件上方的菜单栏中点击【预设】界面，在【地平线绘图】界面中可以查看太阳的路径图。

6、太阳路径图的坐标系主要分为笛卡尔坐标和极坐标两种。极坐标是以观测点为中心，半径表示太阳高度角（从0°-90°），角度表示具体的方位角。

二、PVsyst怎么计算太阳方位角

介绍完了PVsyst太阳路径图怎么看的相关内容，下面继续介绍PVsyst怎么计算太阳方位角。

一般来说，我们在使用PVsyst计算方位角时，需要依照软件找到相对应的数据【包含了太阳时角、当地纬度以及太阳的赤纬角等（其中赤纬角指的是太阳光与地球赤道面的夹角，太阳时角指的是太阳相对于当地子午线的位置）】。

1、我们在找到相关的数据内容后，可以根据公式计算出太阳方位角（方位角公式需要用到反三角函数）。

太阳方位角=arctan（sin（太阳时角）/cos（太阳时角）*sin(当地纬度)-tan（太阳赤纬角）*cos(当地纬度)）

2、进入PVsyst软件的气象站点设置界面，在气象站点的设置界面中，我们可以手动设置站点的地理位置（或者输入气象站点所在的位置以及时区等）。

3、输入完成后，我们就配置好了气象站点的内容，配置完成后，我们就可以根据气象系统配置的结果来得到太阳方位角。

以上就是关于PVsyst太阳路径图怎么看，PVsyst怎么计算太阳方位角的具体内容，我们在了解了如何使用PVsyst查看太阳路径图以及计算太阳方位角后，大家可以根据自己的需求，在方位角的条件限制下配置出效率更高的光伏系统。
