对于跨学科工作和学习的小伙伴来说，不同专业软件之间的协同工作逐渐成为了日常的工作习惯。而在光伏系统设计领域中，PVsyst作为一款专业的光伏分析工具，受到了众多用户的青睐，在另一领域中，CAD作为工程领域的核心软件之一，在制图绘图的专业方向独树一帜，那么这两者结合会擦出怎样的火花呢？接下来给大家介绍PVsyst能对接CAD吗，PVsyst怎么平面布局与建模的具体内容。

一、PVsyst能对接CAD吗

我们在使用PVsyst的过程中，软件无法直接对接CAD软件，但是可以通过其他软件作为媒介，将CAD中绘制的模型图添加到PVsyst中。

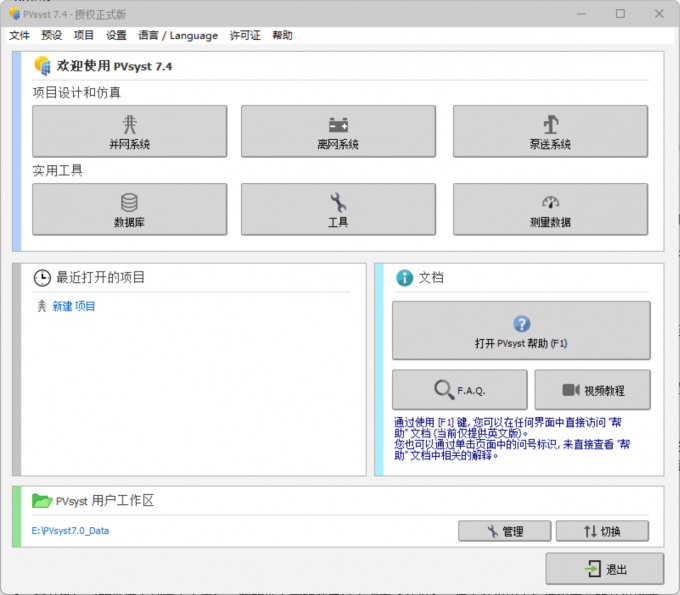

1、打开PVsyst软件进入到主页面，在这里可以看到PVsyst的不同操作功能。我们后续的光伏系统模块相关操作也将从这里开启。

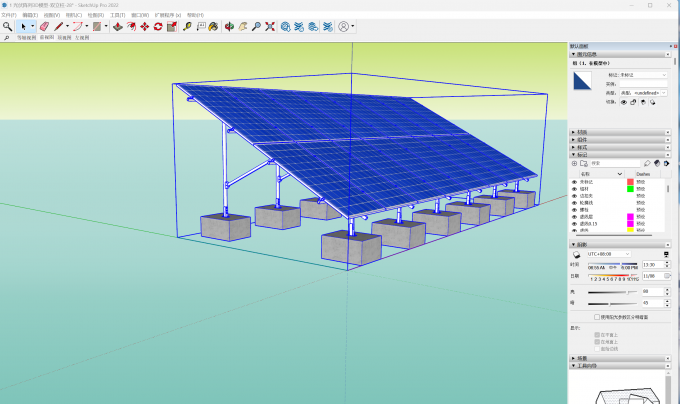

2、这里我们采用SketchUp来作为不同软件之间对接的媒介，我们首先将需要处理的模型在CAD中进行设置，随后导入到已打开SketchUp中。

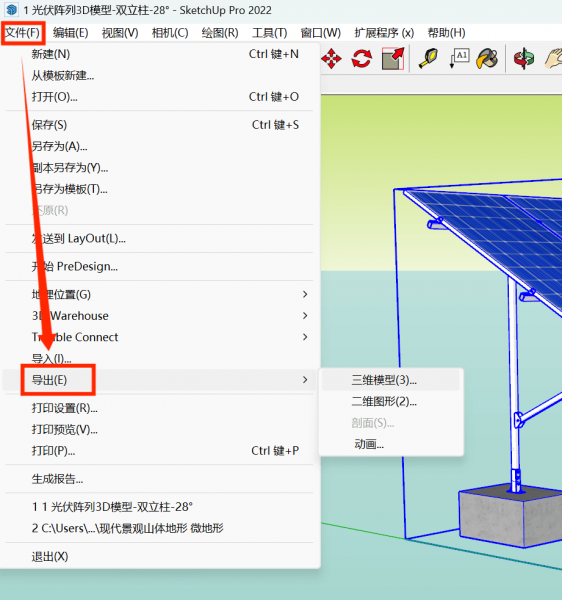

3、打开SketchUp软件并加载出相应的系统模型，在这里我们可以导入或导出PVsyst软件的光伏阵列以及光伏系统数据。设置完成后，在软件上方的菜单栏中点击【导出】，还可以选择以二维或是三维的形式进行导出。

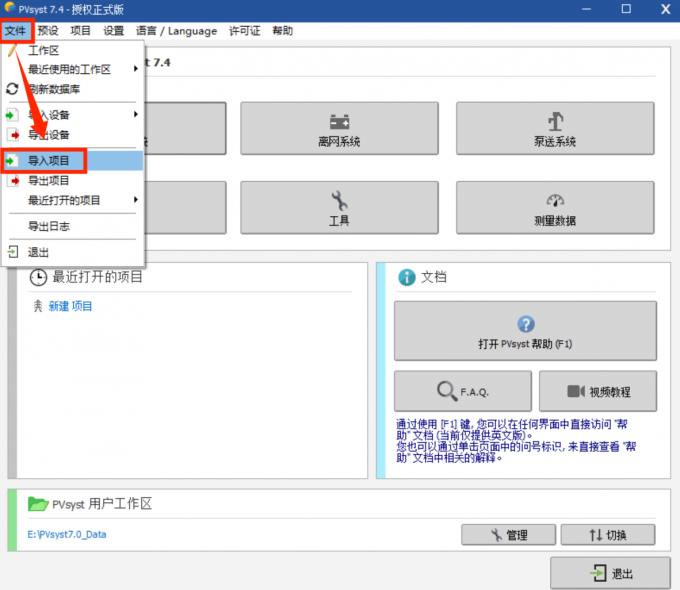

4、打开PVsyst软件，在软件左上角的【文件】选项中点击【导入项目】，选择刚才导出的SketchUp数据并将这部分数据内容添加到PVsyst中。这样就可以实现PVsyst与CAD软件的对接，利用可以兼容二者格式的SketchUp，CAD中设置的模型就可以添加到PVsyst中了。

二、PVsyst怎么平面布局与建模

介绍完了PVsyst能否对接CAD吗的相关内容，下面继续介绍PVsyst怎么平面布局与建模。

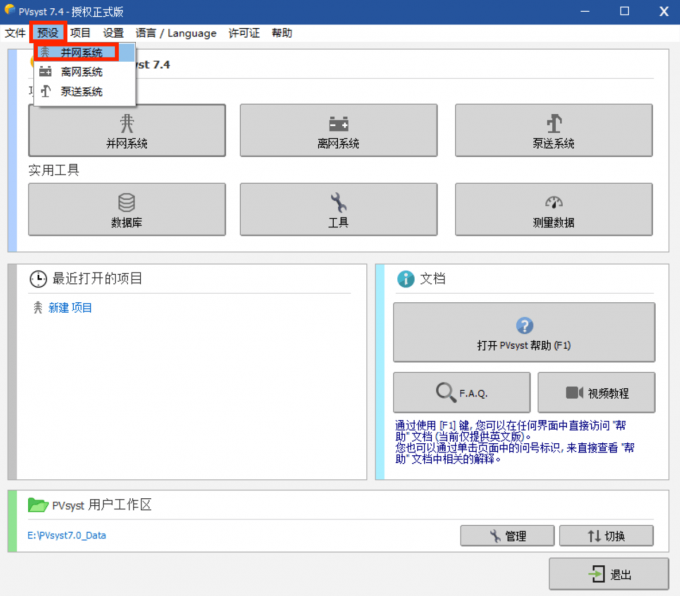

1、打开PVsyst软件进入到主页面之后，在软件上方的菜单栏中点击【预设】，进入预设界面后选择需要的预设模式。

2、在预设模式中可以针对不同的光伏系统设计需求选择相应的系统预设，这里以并网系统预设为例。

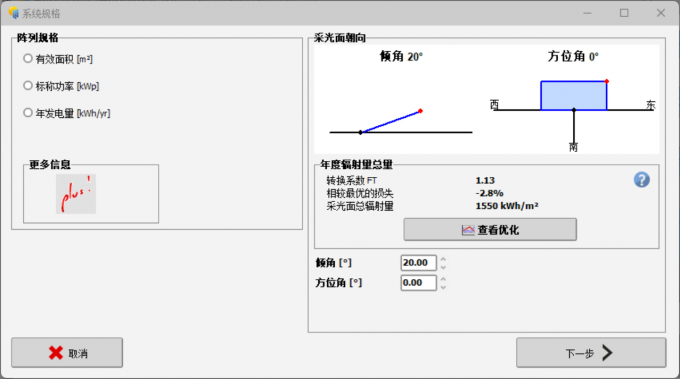

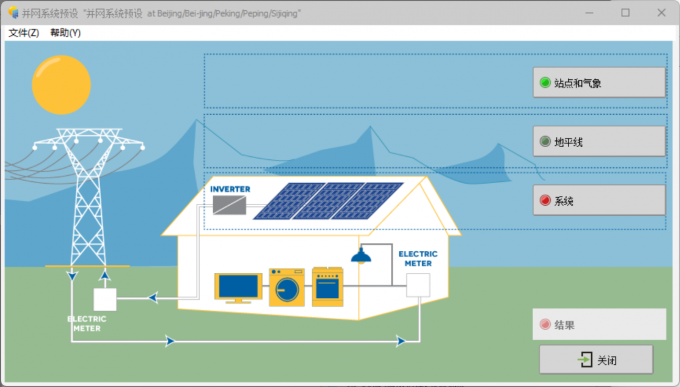

3、点击【并网预设】后，需要根据系统的提示设置站点和气象的相关数据。在设置完成后，需要依次对并网系统的地平线系统以及光伏阵列系统进行设计规划，规划完成后就完成了一次PVsyst的并网系统布局。

4、如果想要实现立体化的建模和布局，还可以借助SketchUp的帮助。我们在SketchUp中可以构建立体的模型与光伏系统，构建完成后再将这部分内容导入到PVsyst中，导入完成后就实现了使用PVsyst构建模型的操作。

以上就是关于PVsyst能对接CAD吗，PVsyst怎么平面布局与建模的具体内容。我们在了解了如何使用PVsyst对接其他的软件以及布局建模的相关操作后，大家可以根据自己的需求选用合适的建模操作工具。
