在光伏系统设计中，阴影遮挡分析与储能配置是光伏系统设计的两大核心要点，也是山地项目设计的主要难点。如果我们需要设计的项目位于地形复杂的山地时，就需要考虑在精准模拟起伏山坡带来的损耗同时，又能够合理配置储能系统来提高发电的效率。这时候给大家介绍一款我自己常用的光伏系统设计工具—PVsyst，同时给大家介绍PVsyst怎么设置储能，PVsyst如何进行山地遮挡分析的具体内容。

一、PVsyst怎么设置储能

这里先给大家介绍使用PVsyst怎么设置储能。储能系统主要针对了离网系统和并网系统，主要用于储存光伏系统富余发电量，达到削峰填谷的效果，平衡光伏系统的发电量，提高能源的利用率，这里以并网系统为例给大家介绍设置储能的方式。

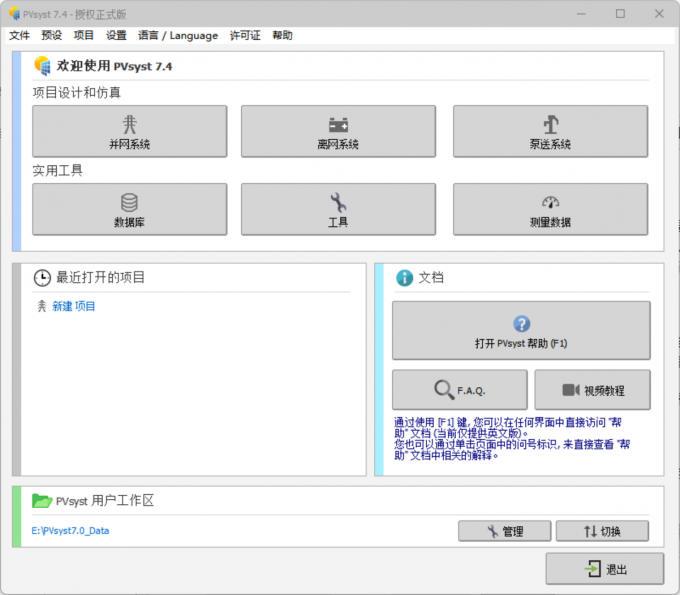

1、打开PVsyst进入到光伏系统的设计界面，在软件的主界面中点击【并网系统】就可以开启一个新的并网预设界面。

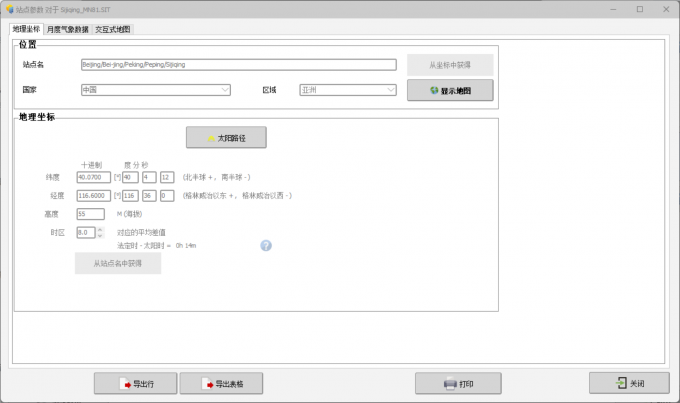

2、选择了并网设置界面后，下面会进入到气象站点设置界面中。我们这里既可以直接调用数据库中的【气象站点】数据，也可以点击【新建站点】添加新的站点数据。

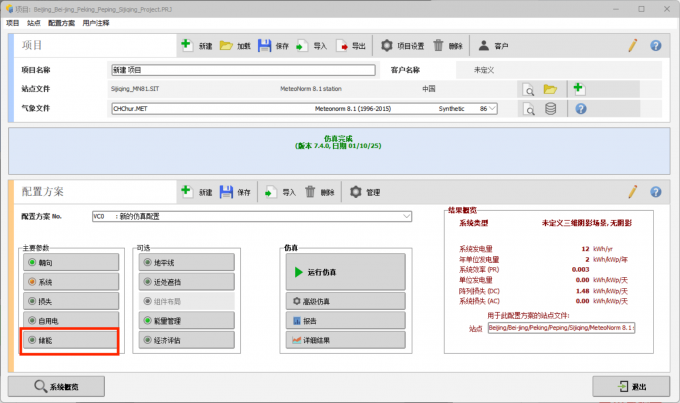

3、添加好了数据后，下面重点关注储能的设置部分。一般来说，光伏系统的能量转换是由光能转换为电能，所以我们选择电池作为能量储存的载体。在【项目配置】界面中点击进入【储能】选项来配置光伏系统的储能内容。

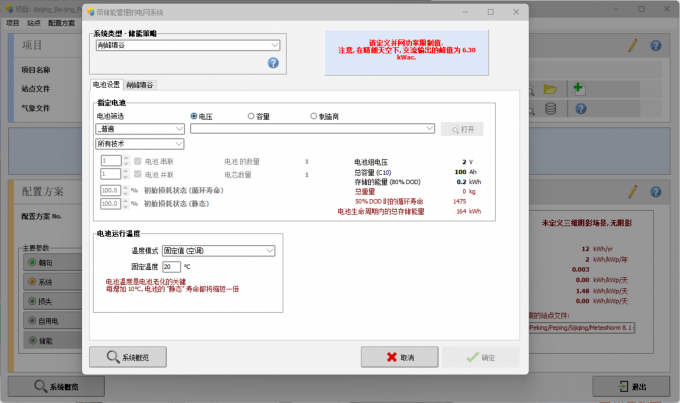

4、进入【储能】的组件配置界面后，储能策略界面中选择【削峰填谷】，然后储能设置界面就会弹出对应的电池设置内容和电能存储形式。我们先进入【电池】界面来根据需求设置电池的相关参数以及技术类型。

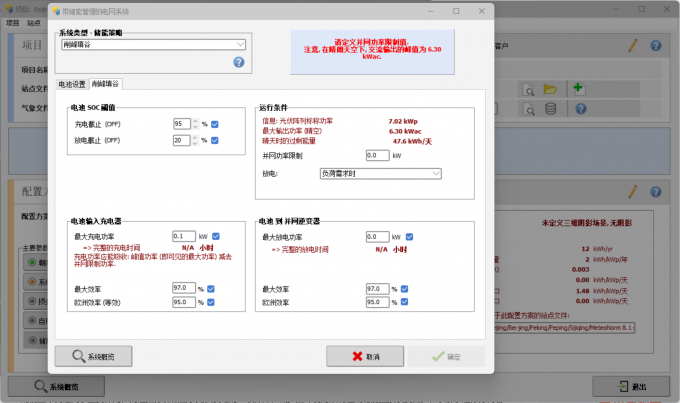

5、设置好了电池的内容后，进入【削峰填谷】界面后，就可以直接在这里调整储能的能量分配、运行条件以及充电功率等（根据实际的能量转换情况来设置）。

6、设置储能完成后，回到PVsyst项目配置界面中，在旁边点击【运行仿真】，就可以得到储能设置后的仿真运行结果了。

二、PVsyst如何进行山地遮挡分析

介绍完了如何使用PVsyst设置储能后，我们下面聚焦PVsyst光伏系统设置的另一项重要环节—山地遮挡分析，同时给大家介绍怎样在软件中进行山地遮挡分析。

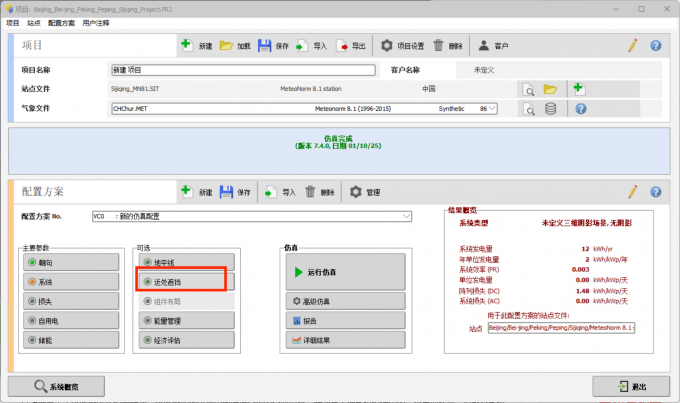

1、在PVsyst的【配置方案】界面中点击【近处遮挡】选项，进入后可以根据实地场景的预设在三维场景中进行建模。

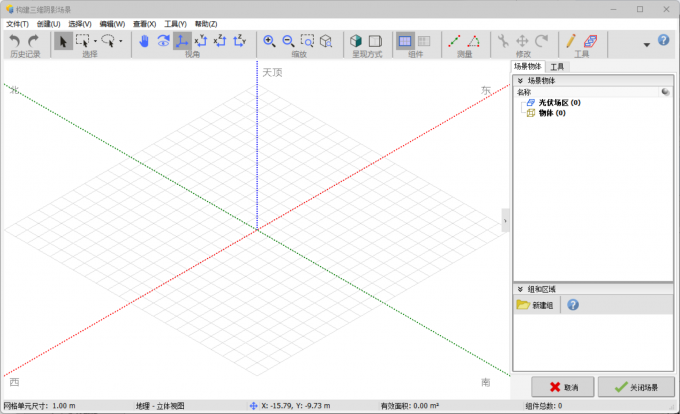

2、点击【建模/透视图】选项后，就会打开PVsyst的一个建模设置界面。这里包含了一套空间直角坐标系，代表了空间的场景，所以我们可以直接在建模界面的【工具】选项中添加遮挡物来作为场景假设，进而实现阴影遮挡分析的效果。

以上就是关于PVsyst怎么设置储能，PVsyst如何进行山地遮挡分析的全部内容。储能是光伏系统设计中的一个重要环节，对整个系统的能量平衡起到了重要作用，而遮挡分析相当于光伏发电的一项保障，降低地形遮挡带来的光能接收损耗，保障发电量测算精准度。在了解了这部分内容后，大家也可以根据自己的实际需求对光伏系统进行设置。
